Осевые компенсаторы КСО ГСФБ выпускаются в двух исполнениях — под приварку и фланцевом. Оба типа решают одну задачу: компенсируют температурные расширения и вибрационные перемещения трубопровода. Разница — в способе присоединения, который определяет монтаж, обслуживание и область применения.

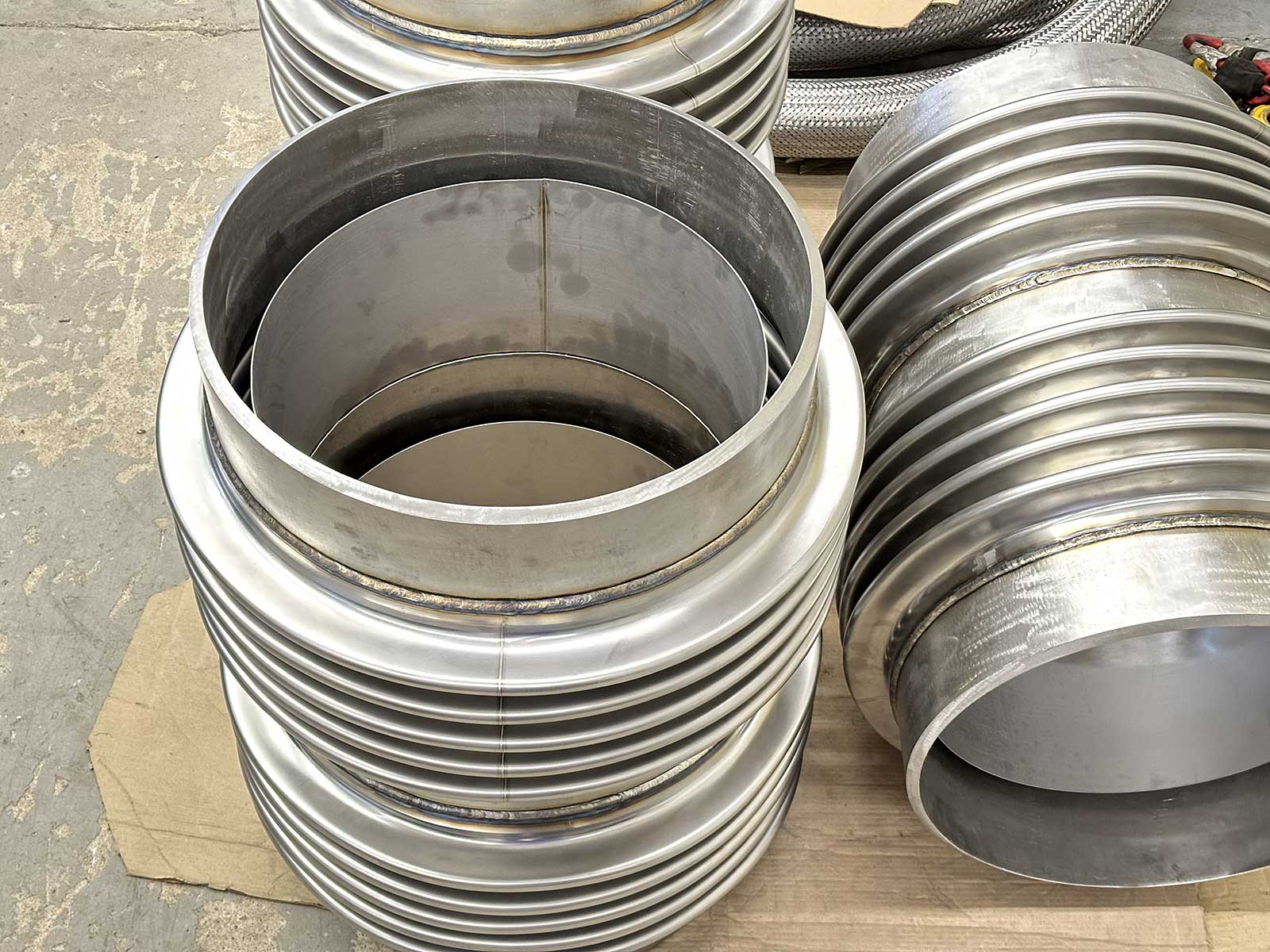

Когда выбирать приварное исполнение КСО П ГСФБ:

• Система стационарная, обслуживание соединения в процессе эксплуатации не планируется

• Требуется максимальная герметичность соединения

• Рабочее давление и температура — на верхней границе диапазона

• Монтаж выполняется на этапе строительства или капитального ремонта, когда доступна сварка

• Важна компактность и минимальная масса узла

под приварку

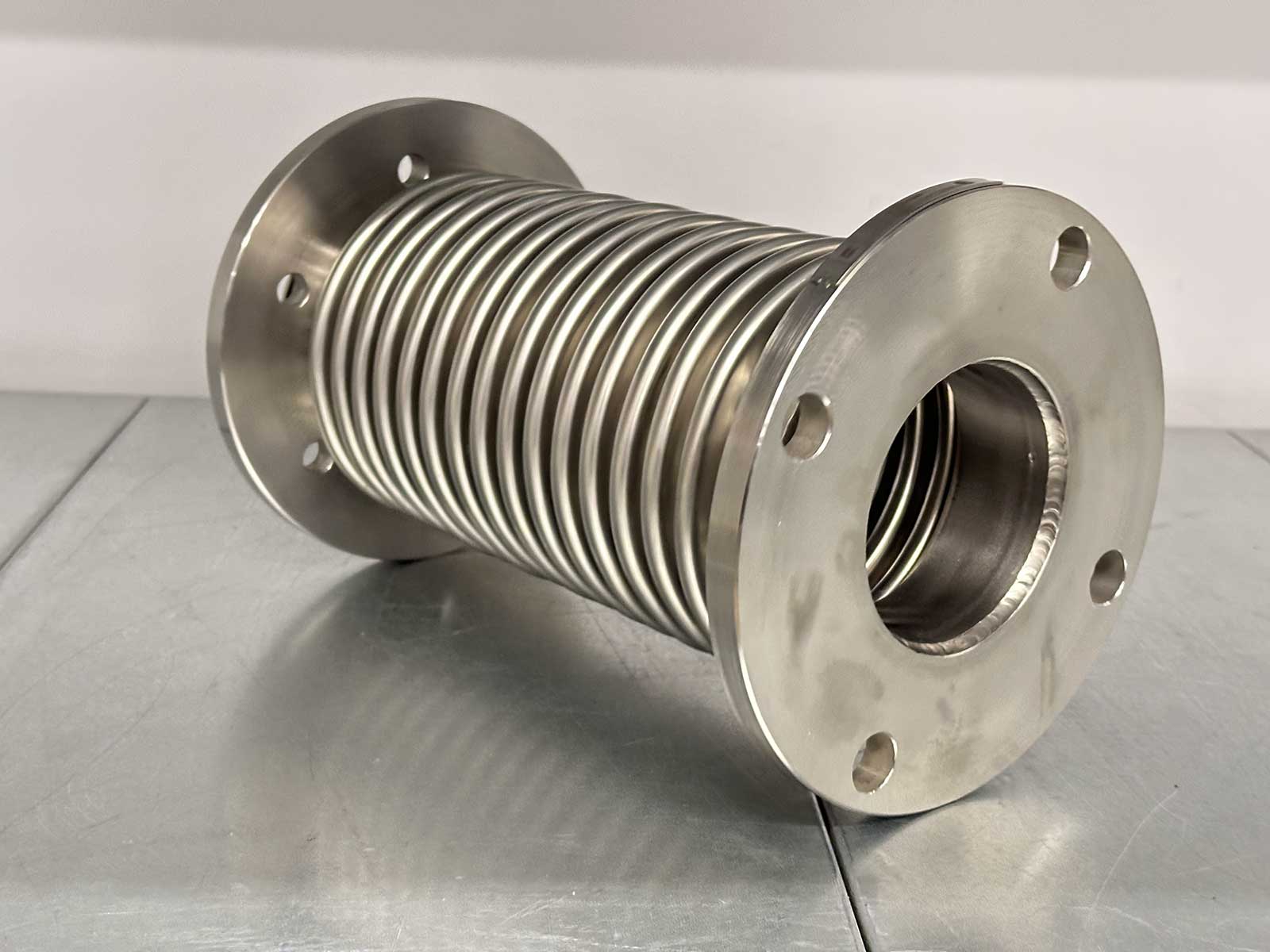

Когда выбирать фланцевое исполнение КСО Ф ГСФБ:

• Требуется возможность обслуживания и замены компенсатора без резки трубопровода

• Система работает с агрессивными средами, где важна периодическая замена элементов

• Нужна точная ориентация при монтаже — свободные фланцы упрощают совмещение отверстий

• Требуется стыковка со стандартной трубопроводной арматурой по ГОСТ 33259-2015

• Монтаж выполняется в стеснённых условиях или на объектах, где сварка запрещена

• Важна ремонтопригодность узла и снижение стоимости владения на длительном сроке

Ключевой критерий выбора:

Если система не требует обслуживания соединения в течение срока службы — приварное исполнение обеспечит максимальную герметичность и надёжность. Если система требует обслуживания, замены элементов или точной стыковки — фланцевое исполнение даст необходимую гибкость.

Что учесть при выборе:

• Рабочее давление и температура. Приварное соединение выдерживает большее давление при том же DN.

• Рабочая среда. Для агрессивных сред важна возможность замены элементов — это аргумент в пользу фланцевого исполнения.

• Условия монтажа. Если сварка невозможна или нежелательна — выбирайте фланцевое исполнение.

• Требования к обслуживанию. Если планируется периодический ремонт — фланцевое исполнение упростит работы.

• Стандартизация. Если трубопровод собран на стандартных фланцах по ГОСТ 33259-2015 — фланцевый компенсатор стыкуется без переходников.

Остались вопросы?

Конструкторский отдел завода поможет подобрать исполнение под параметры вашей системы. Оставьте заявку с указанием DN, PN, T и рабочей среды.
